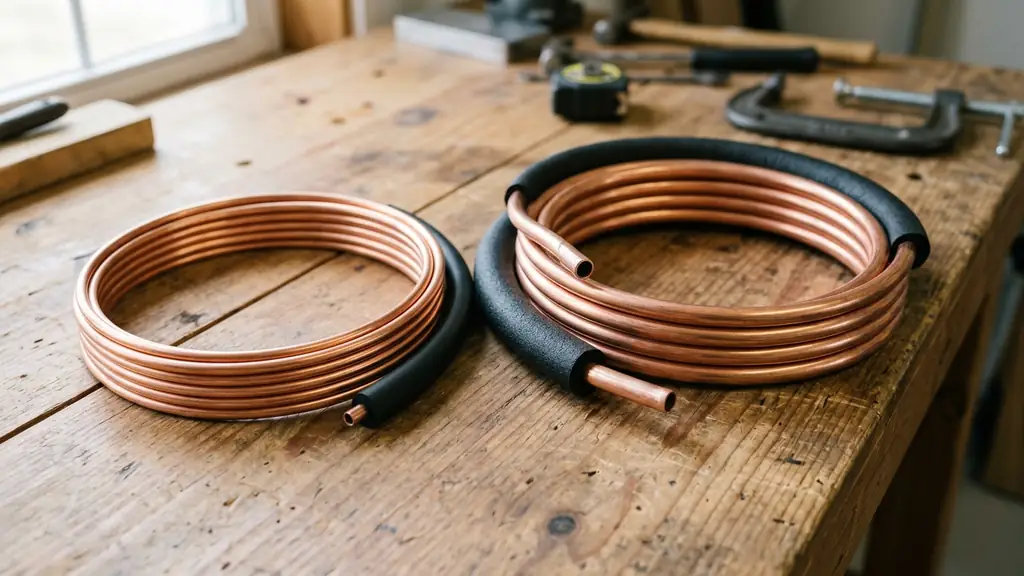

مقاسات مواسير النحاس للمكيفات: الجدول الكامل لكل سعة بالبوصة والملّي

مقاسات مواسير النحاس للمكيفات تُحدَّد حسب سعة المكيف: مكيف 1.5 طن (18000 وحدة) يحتاج خط سائل 1/4 بوصة وخط غاز 1/2 بوصة، ومكيف 2 طن (24000 وحدة) يحتاج 1/4 بوصة للسائل و5/8 بوصة للغاز، بينما يرتفع مكيف 2.5 طن (30000 وحدة) إلى 3/8 بوصة للسائل مع 5/8 بوصة للغاز. اختيار المقاس الصحيح لسعة جهازك قبل الشراء أو التركيب هو ما يحمي كفاءة التبريد ويمنع إجهاد الكمبروسر.

هذا الدليل من فريق العرب للتكييف، بخبرة ميدانية في تمديد آلاف الوحدات بالرياض، يضع بين يديك الجدول الكامل لكل سعة من 1 إلى 5 طن، مع الفرق بين الأنواع الأمريكي والكوري، وتأثير الطول على التبريد، ومقاس ماسورة الصرف التي يغفل عنها الكثير. اعرف المقاس المطابق لسعة مكيفك أولاً، فهو ما يفصل بين تبريد كفؤ وإجهاد صامت للكمبروسر.

ما هي مقاسات مواسير النحاس للمكيفات؟ الجدول الكامل

مقاسات مواسير النحاس للمكيفات هي أقطار الأنبوبين النحاسيين اللذين ينقلان الفريون بين الوحدة الداخلية والخارجية: خط السائل (الأنبوب الأصغر) وخط الغاز أو الشفط (الأنبوب الأكبر). يختلف كل مقاس حسب سعة المكيف بالطن أو بوحدات التبريد (BTU)، ويُقاس عادةً بالبوصة ويُكافئ بالملّيمتر.

تعتمد شركة فك وتركيب مكيفات بالرياض العرب للتكييف على مطابقة المقاس لملصق المكيف نفسه أولاً، لأن بعض الموديلات الموفرة للطاقة قد تستخدم قياسات مختلفة قليلاً عن الجدول القياسي. الجدول التالي يجمع المقاسات الشائعة لكل سعة:

يُقرأ الجدول بقاعدة بسيطة: كلما زادت سعة المكيف، زاد قطر خط الغاز تحديداً لأنه ينقل الفريون المتبخر منخفض الضغط ويحتاج مساحة أوسع. خط السائل يبقى صغيراً نسبياً حتى في السعات الكبيرة لأنه ينقل سائلاً مضغوطاً.

كيف تختار مقاس النحاس المناسب لسعة مكيفك

الطريقة الأدق لاختيار مقاس النحاس المناسب هي قراءة ملصق المواصفات على الوحدة الخارجية للمكيف. يذكر الملصق قطر خط السائل (Liquid) وقطر خط الغاز (Gas أو Suction) بالبوصة مباشرةً، وهذا الرقم المصنعي يسبق أي جدول عام لمقاسات النحاس.

ماذا يحدث لو اخترت مقاساً أصغر من اللازم؟

المقاس الأصغر من المطلوب يخنق تدفق الفريون ويرفع ضغط التشغيل على الكمبروسر. النتيجة المباشرة ضعف في التبريد، وارتفاع في استهلاك الكهرباء، وإجهاد مستمر قد يؤدي إلى تلف الكمبروسر مبكراً وهو أغلى قطعة في المكيف. هذا الخطأ شائع عند محاولة توفير فرق بسيط في سعر النحاس.

وماذا لو كان المقاس أكبر؟

المقاس الأكبر من اللازم أقل ضرراً لكنه ليس مجانياً. يبطئ سرعة رجوع زيت التشحيم إلى الكمبروسر في الخطوط الطويلة، وقد يسبب نقص تزييت على المدى البعيد. القاعدة أن تطابق المقاس تماماً، لا أن تزيده احتياطاً. وعند تنفيذ تمديد نحاس مكيفات بالرياض يتولى الفني المتخصص مطابقة المقاس وضبط الطول معاً لتفادي هذين الخطأين.

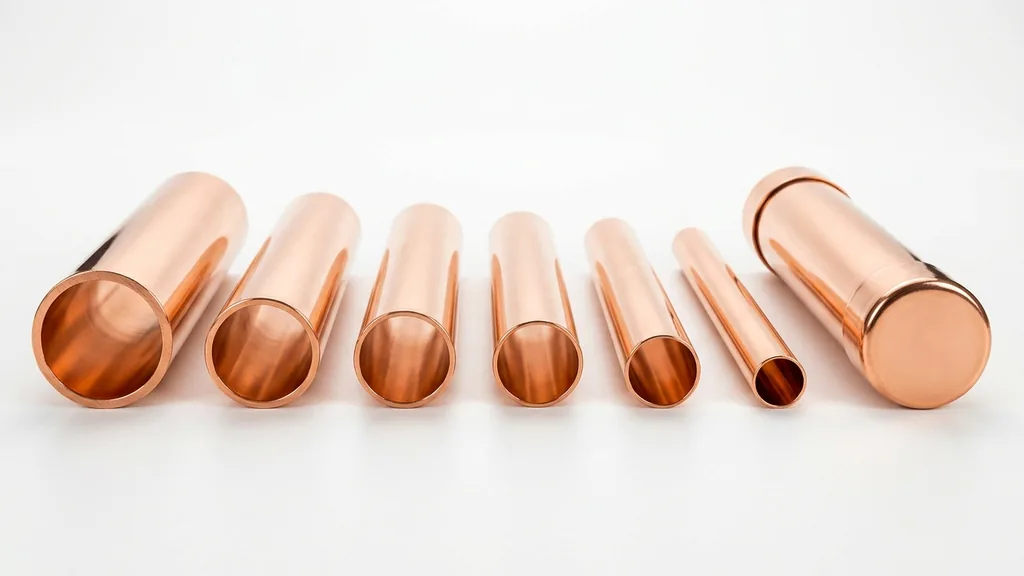

أنواع مواسير النحاس للمكيفات والفرق بينها

تتوفر مواسير النحاس للمكيفات بأنواع ومناشئ مختلفة، وأشهرها في السوق السعودي النحاس الأمريكي والنحاس الكوري. الفرق الجوهري بينها في درجة نقاء النحاس وانتظام سماكة الجدار، وكلاهما يؤثر مباشرةً على تحمّل الضغط ومقاومة التآكل.

النوع ACR هو النحاس القياسي المخصص لأعمال التكييف والتبريد، ويأتي مُنظَّفاً ومغلقاً من الطرفين لمنع دخول الرطوبة والأتربة قبل التركيب. وفق مواصفة ASTM B280 للنحاس المستخدم في التكييف والتبريد، يُقاس نحاس ACR بالقطر الخارجي الفعلي (OD) لا بالقطر الداخلي، وهذا ما يجعله متوافقاً مباشرةً مع وصلات الفلير وقطع التبريد. تجنّب استخدام النحاس الصحي

(أنابيب السباكة) في المكيفات لأنه غير مُجفَّف داخلياً وقد يُدخل رطوبة تُتلف نظام الفريون.

الفرق بين النحاس الأصلي والتقليد

النحاس الأصلي يحافظ على سماكة جدار ثابتة على طول الأنبوب، بينما النحاس التقليد تتفاوت سماكته وقد تقل عند نقاط معينة فتضعف تحت الضغط مع الوقت. السماكة القياسية الآمنة لخط الغاز في السعات المتوسطة تبدأ من 0.76 ملّي، وأي أنبوب أرفع من ذلك في خط الغاز يُعد مخاطرة على المدى الطويل.

جدول تحويل مقاسات النحاس من البوصة إلى الملّيمتر

يتعامل الفنيون في الرياض بالبوصة غالباً، لكن بعض المواصفات والأدوات تأتي بالملّيمتر. جدول التحويل التالي مرجع سريع لأشهر مقاسات نحاس المكيفات:

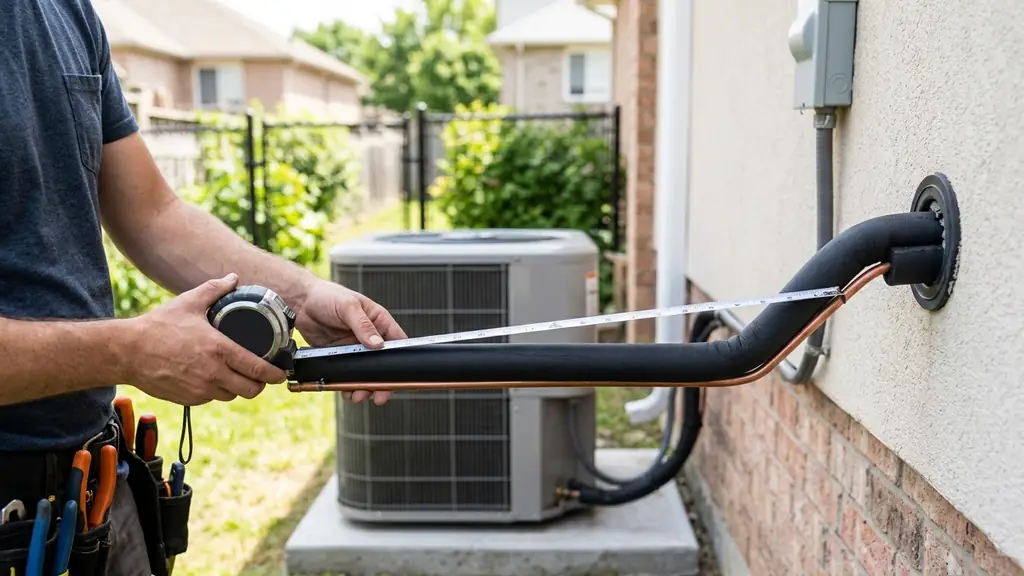

هل طول مواسير النحاس يؤثر على التبريد؟

نعم، طول مواسير النحاس يؤثر مباشرةً على كفاءة التبريد. كلما زاد طول الخط، زادت مقاومة تدفق الفريون وفقد الضغط، فينخفض أداء التبريد ويزيد استهلاك الكهرباء. لذلك يُنصح بأقصر مسار ممكن بين الوحدتين.

وفق دليل PickHVAC الهندسي لمقاسات خطوط التبريد، يتحمّل نظام السبليت طول خط إجمالياً يتجاوز 30 متراً (نحو 100 قدم) حسب الموديل، لكن تجاوز الطول القياسي يتطلب إضافة كمية فريون إضافية لتعويض الخط الأطول، وإلا أصبح النظام ناقص الشحن

وضعيف التبريد.

كم متر نحاس يأتي مع المكيف الجديد؟

يأتي مكيف السبليت الجديد عادةً مع خط نحاس جاهز بطول 3 إلى 5 أمتار مرفق من المصنع أو الموزّع. إذا كانت المسافة بين الوحدة الداخلية والخارجية أكبر من ذلك، تحتاج إلى شراء متر إضافي من النحاس بنفس المقاس وإعادة اللحام، مع ضبط شحنة الفريون حسب الطول الجديد. ويظهر هذا بوضوح عند نقل مكيف سبليت لمكان أبعد، حيث يتجاوز المسار الجديد غالباً طول المواسير الأصلي فيلزم تمديد إضافي بنفس المقاس.

ما هو مقاس ماسورة صرف التكييف؟

مقاس ماسورة صرف التكييف يختلف تماماً عن النحاس، فهي ماسورة بلاستيكية (PVC) تصرّف ماء التكثيف من الوحدة الداخلية. المقاس الشائع لها 3/4 بوصة (نحو 19 ملّي) للمكيفات المنزلية، وقد يصل إلى 1 بوصة في السعات الكبيرة أو عند دمج أكثر من وحدة على مصرف واحد.

لا تخلط بين ماسورة الصرف ومواسير النحاس: النحاس ينقل الفريون تحت ضغط، وماسورة الصرف تصرّف الماء بالجاذبية فقط. يجب أن يكون ميل ماسورة الصرف للأسفل باستمرار لمنع رجوع الماء وتجمّعه داخل الوحدة. وتزداد أهمية ضبط المقاسين معاً في تركيب السبلت المخفي، لأن النحاس والصرف يُمدّان داخل الجدران فيصعب تصحيح أي خطأ في المقاس بعد الإغلاق.

أخطاء شائعة عند اختيار مقاس النحاس

الخطأ الأكثر تكلفةً هو اختيار مقاس خط الغاز أقل من المطلوب لتوفير فرق السعر، وهو ما يُجهد الكمبروسر كما أوضحنا. تتبعه أخطاء أخرى يقع فيها غير المتخصصين:

• استخدام نحاس صحي (سباكة) بدل نحاس ACR المخصص للتكييف.

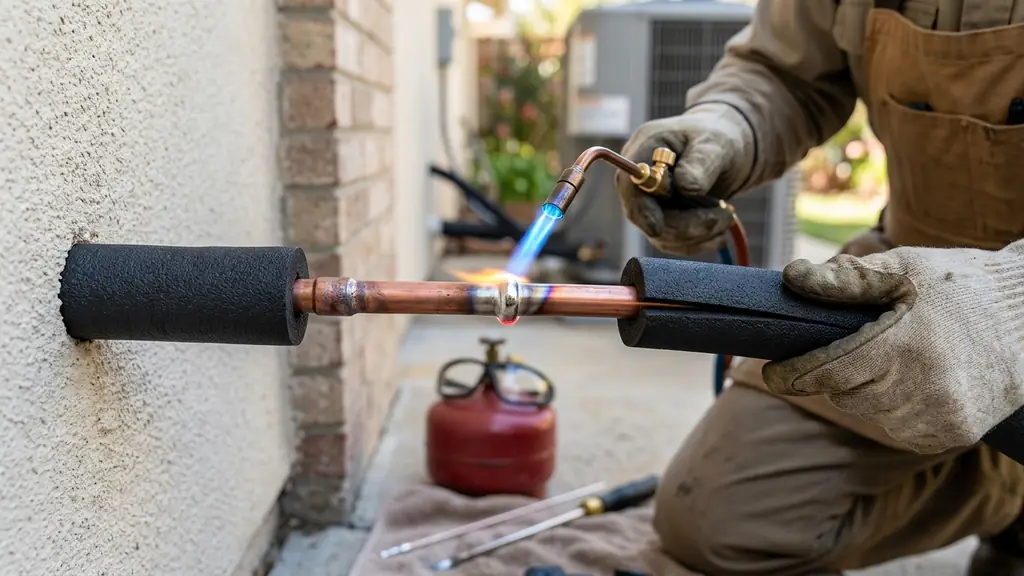

• إهمال عزل خط الغاز، ما يسبب تكثيفاً وفقداً حرارياً وتنقيطاً.
• ثني الأنبوب بزاوية حادة فينكمش قطره الداخلي ويعيق التدفق.
• عدم تفريغ المواسير بالفاكيوم قبل شحن الفريون، فتبقى رطوبة تتلف النظام.
• ترك أطراف النحاس مفتوحة قبل التركيب




  فتدخلها أتربة ورطوبة.

تفادي هذه الأخطاء يبدأ من معرفة مقاسات مواسير النحاس للمكيفات الصحيحة لسعة جهازك واختيار النوع المناسب، ثم تنفيذ اللحام والعزل والتفريغ بأدوات سليمة. القياس الخاطئ لا يظهر أثره فوراً، لكنه يختصر عمر المكيف بصمت خلال أول موسمين.

الأسئلة الشائعة عن مقاسات مواسير النحاس للمكيفات

ما هي أنواع مواسير النحاس للمكيفات؟

أشهر أنواع مواسير النحاس للمكيفات هي النحاس الأمريكي (مولر) عالي النقاء، والنحاس الكوري الأقل سعراً، إضافةً إلى تصنيفات السماكة نوع L للاستخدام السكني ونوع K للأنظمة الصناعية. النوع القياسي للتكييف هو ACR المُنظَّف داخلياً والمغلق من الطرفين.

ما هو الطول المناسب لمواسير التكييف؟

الطول المناسب لمواسير التكييف هو أقصر مسار ممكن بين الوحدتين، ويأتي المكيف الجديد عادةً بخط 3 إلى 5 أمتار. يتحمّل نظام السبليت طولاً إجمالياً يتجاوز 30 متراً، لكن تجاوز الطول القياسي يتطلب إضافة فريون لتعويض الخط الأطول وحماية كفاءة التبريد.

ما هو مقاس ماسورة صرف التكييف؟

مقاس ماسورة صرف التكييف الشائع هو 3/4 بوصة (نحو 19 ملّي) للمكيفات المنزلية، وقد يصل إلى 1 بوصة في السعات الكبيرة. وهي ماسورة بلاستيكية PVC تصرّف ماء التكثيف، ويجب أن تميل للأسفل باستمرار لمنع رجوع الماء.

هل طول النحاس يؤثر على التبريد؟

نعم، طول النحاس يؤثر على التبريد. الخط الأطول يزيد مقاومة تدفق الفريون وفقد الضغط فيضعف الأداء ويرفع استهلاك الكهرباء. الحل هو تقصير المسار قدر الإمكان، وإضافة فريون محسوب عند تجاوز الطول القياسي للموديل.
